市政道路積水自動化預警監測系統綜述

由暴雨引起的低洼道路、地下通道立交橋和隧道內的大量積水時有發生，給人們的出行帶來極大不便，嚴重時甚至給人們的生命財產造成巨大損失。

　　2013.10.7臺風過境后寧波道路積水         2012.7.21暴雨過后北京立交橋下積水

市政道路積水自動化預警監測系統可以實時監視市區各低地道路積水水位，實現自動警報。 市政管理部門可以利用該系統，全面了解市內整體浸水情況，及時安排排水。交通管理部門可以通過該系統獲得各路段的實時水位，并通過廣播、電視等媒體為公眾提供出行指南，避免人員和車輛誤入深水路段造成嚴重?fù)p失。

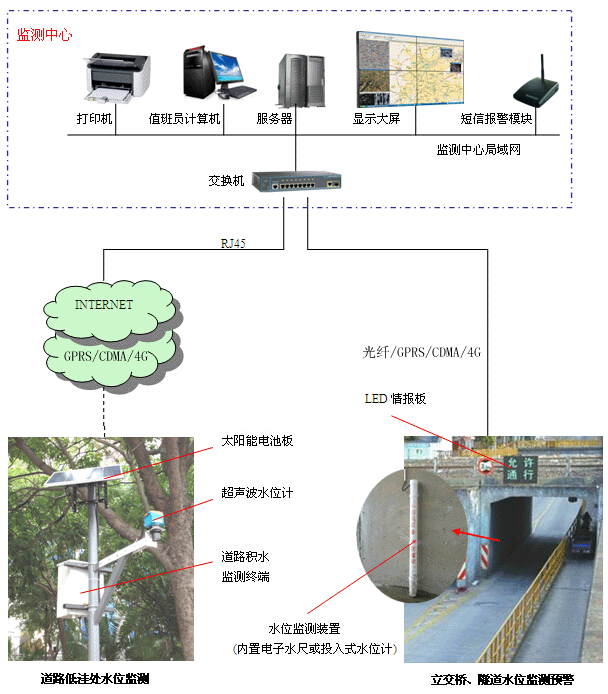

市政道路積水自動化預警監測系統軟件構成

城市道路存水預警信息檢測系統關鍵由四一部分組成：

監控中心:硬件組成:服務器、計算機、打印機、大屏幕、短信報警模塊、開關等。軟件組成:操作系統軟件、數據庫軟件和市政道路積水預警監控系統軟件。

通信網絡:GPRS/碼分多址/4G網絡、互聯網公共網絡(固定IP綁定的監控中心)、光纖等。

監控設備:道路積水監控終端現場儀表:超聲波水位計、電子水位計(輸入水位計)、發光二極管信息板等

市政道路積水預警監測系統功能

道路、地下通道立交橋、隧道等低洼地區水位實時監測，通過GPRS/碼分多址/4G網絡或光纖網絡遠程傳輸至城市內澇監測預警中心。

立交橋、隧道監控點可以通過信息板自動提示現在的積水水位值和“通行許可”、“慎重通行”、“禁止通行”等警告信息。

立交橋和隧道積水監測點可與當?shù)嘏潘谜韭?lián)動，根據積水水位自動控制排水泵組的啟停。

當監控點具備光纖通信條件時，可以擴展實時視頻監控功能。

當水位過高，設備出現異常時，系統會自動報警并呼叫責任人員。

系統軟件具有地圖顯示、數據存儲、數據查詢、數據統計、曲線分析等功能。它可以導出到EXCEL報表或直接打印。

系統軟件支持OPC接口，可連接到上級綜合指揮調度平臺。

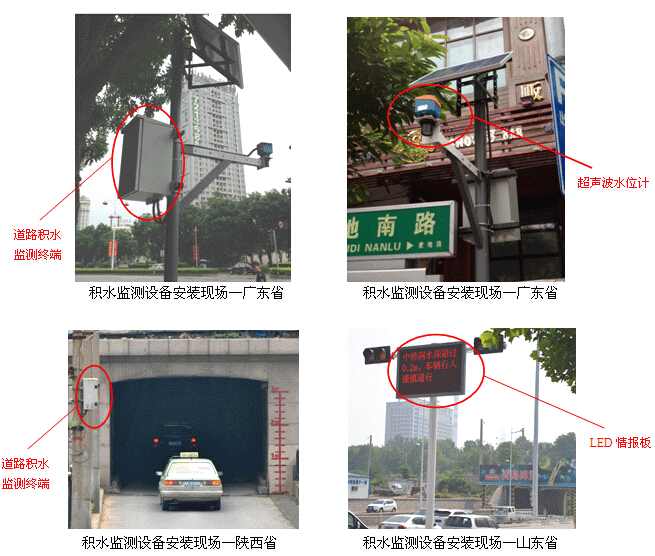

市政道路積水預警監測系統設備安裝現場

市政道路積水預警監測系統設備構成

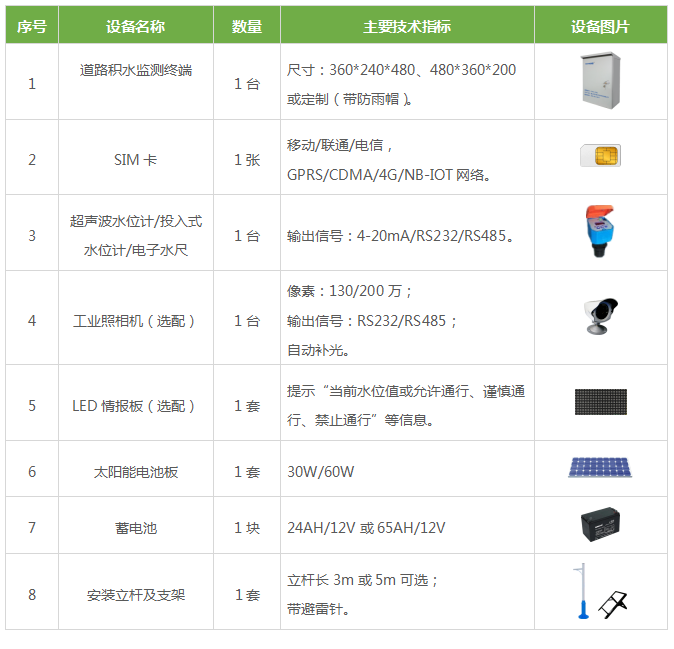

1 .監視現場(以單一的測量點、太陽光發電、無線通信方式為例。 中所述情節，對概念設計中的量體外部表面積進行分析。

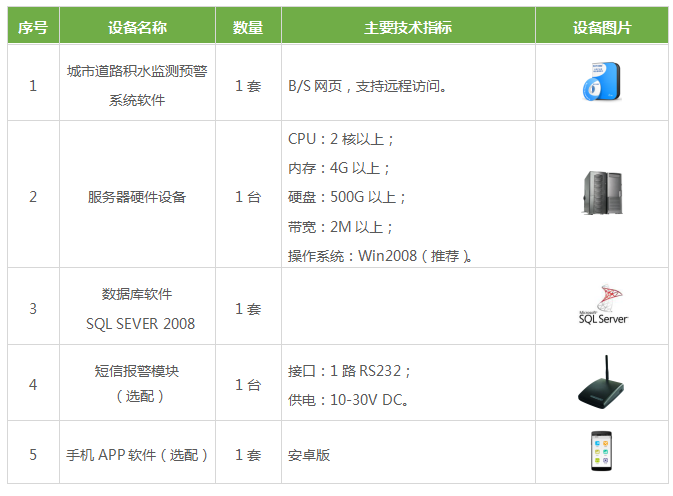

 2.監測中心
