河閘口信息化遠程監控系統

項目背景：

       2015年，XXX市排水總公司采購了2臺排澇泵監控終端和1套監控軟件用于排澇泵站遠程監控試點。截至到2018年4月，該系統已經穩定運行了3年，應用效果超出預期，業主十分滿意。

       2015年以前，排水總公司對排澇泵站的管理基本上都是靠值班人員現場值守；實現遠程監控后，排澇泵站的管理水平整體上升了一個檔次，主管領導在辦公室就能遠程監控現場設備、通過手機就能查看現場設備的工作參數，對汛期洪澇災害的防范做到了胸有成竹。

       正是由于感受到了自動化、信息化在管理方面的優勢和對這套監控系統穩定運行三年未出任何問題的認可，荊州市排水總公司決定在2018年對內河的38個閘口進行統一升級，使泵站和閘口聯動運行，實現排水管理信息化。

現場展示：

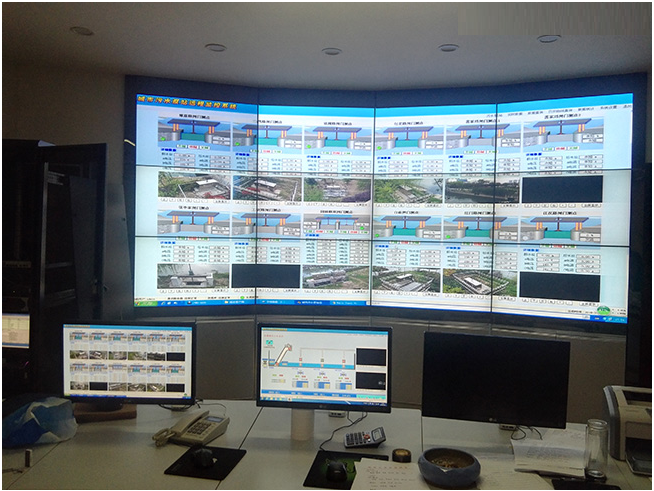

排水信息化監控中心

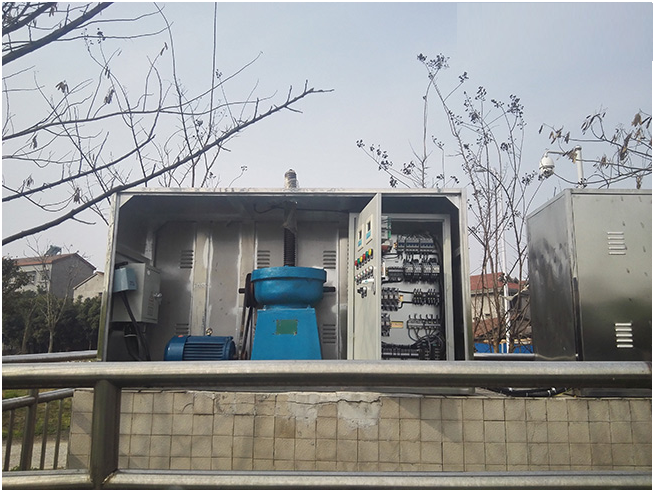

閘口監控現場

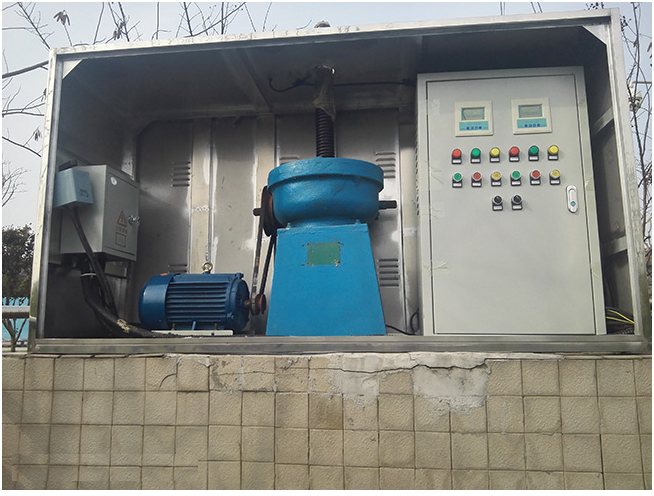

閘口監控現場

現場工藝及實現功能：

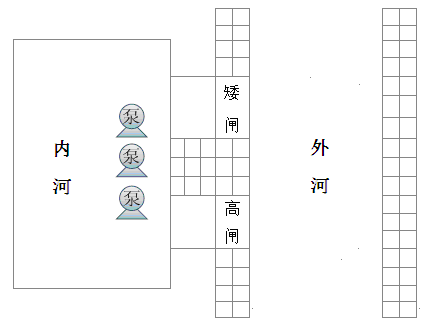

       現場工藝如上圖所示，3臺排澇泵和高、矮兩座閘門負責汛期將內河中的洪水排放到外河。

       該系統通過升級/增加排澇泵監控終端和閘門監控終端實現了泵、閘聯動和遠程信息化監管，主要功能如下：

① 當內河水位達到警戒水位、外河水位低于警戒水位時，打開矮閘，內河河水經矮閘自流到外河中，默認閘門全開。

② 當外河水位達到警戒水位時，為防止外河河水倒灌到內河，關閉矮閘；當內河、外河水位均達到警戒水位時，打開高閘（全開）并順序開啟內河中的3臺排澇泵，將內河河水強行排放到外河中。

③ 當內河水位低于警戒水位時，依次關閉各排澇泵，關閉高閘。

應用效果：

       “城市內河閘口遠程監控系統”的應用，極大的提高了排澇系統的管理效率，大大解放了人力，實現了現場無人值守和設備自動化運行。

       系統的預警、報警機制，一方面顯著提升了汛期排澇的應對能力；另一方面又做到了及時發現并處置設備故障，做到了防范于未然，得到了業主單位和現場管理人員的高度肯定。

經驗總結：

       XX市排水總公司早在2015年就對泵站、閘口有升級改造的意向，濟南華通公司在試點項目設計之初就預留了相關的設備接口和軟件功能。幸運的是，二期項目也選用了濟南華通公司的設備，所以原系統的升級和二期項目的對接非常順利，完美滿足了業主需求。

       此類信息化項目由于資金、審批等原因，很多都會出現一期、二期甚至三期、四期。所以，我們建議業主在項目規劃階段一定要有前瞻性，整體規劃、分步實施，一定要把控好前、后期的對接問題，這樣才能避免出現重復建設、浪費資金的情況。

城市內河閘口監控系統詳細介紹：

(1) 系統組成

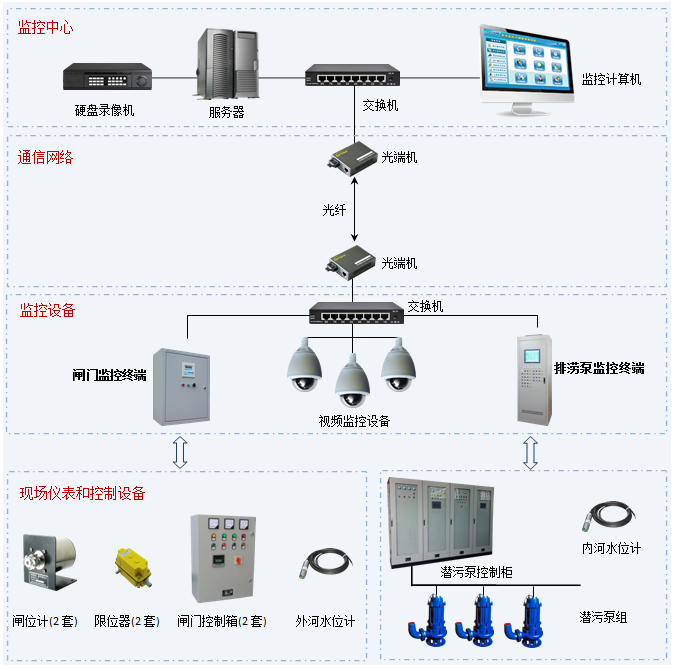

系統組成示意圖

(2) 詳細功能

水位監測：

實時監測內河、外河水位，可設置多級預警，水位較高、水位超高時自動提示。

設備監測：

監測閘門及排澇泵組的電壓/電流、工作狀態、故障狀態、控制方式及閘門升降高度等，排澇泵站的運行狀況一目了然。

運行控制：

現場手動控制——通過現場監控終端手動控制閘門的升、降、停和排澇泵組的啟動、停止；

遠程手動控制——通過監控軟件遠程手動控制閘門的升、降、停和排澇泵組的啟動、停止，支持遠程調節閘門開度，實現現場無人值守；

邏輯自動控制——高/矮閘門、排澇泵組根據內河和外河水位自動啟、閉，無需人為干預，實現智能化自動運行。

視頻監視：

同步監控內河、外河、閘門、泵組的實時視頻，視頻和數據既可同屏顯示也可分屏顯示，全面展示現場真實場景。

故障報警：

供電異常、閘門/排澇泵組故障、儀表通信中斷、設備控制失效時自動報警，以便及時檢修、維護。

統計分析：

監控軟件可一鍵生成數據統計報表、時段分析曲線，便于設備運行分析和優化管理。

記錄存儲：

數據記錄、操作記錄、歷史影像等自動存儲，可隨時查詢、調用，便于事故追溯。
