水閘自動化遠程控制系統

水閘自動化遠程控制系統項目概況

2015年11月，湘江流域發生了大冬汛，許多水利工程被毀。 湖南省永州市某排水泵站的閘門、泵組、變壓器等也有一定程度的損傷，損失近200萬元。水利局于2016年初對該排水泵站進行了改良，更新了受損的電氣和控制設備。 本公司為該項目提供了水閘、排水泵組的在線監測系統�！　�

水閘自動化遠程控制系統現場工藝

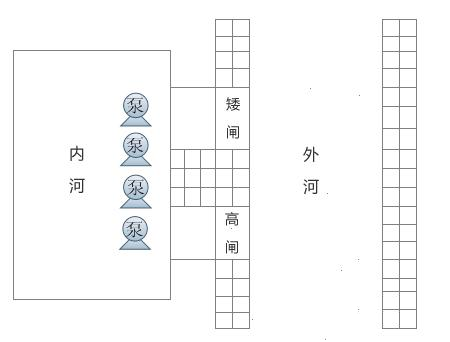

現場流程如圖所示。排澇泵站負責汛期將內河洪水排到外河。主要設備有4個排水泵和1個短、高兩個電動門。詳情如下:

① 當內陸河水位達到警戒水位，外部河流水位低于警戒水位時，短門打開，內陸河通過短門流入外部河流，默認門完全打開。

② 當外河水位達到警戒水位時，為了防止外河回流到內河，關閉低門；當內陸河和外河水位達到警戒水位時，打開高閘門(全開)，依次打開內陸河中的四個排水泵，將內陸河水強行排入外河。

③ 內河水位低于警戒水位時，依次關閉各排水泵，關閉高門。

水閘自動化遠程控制系統組成

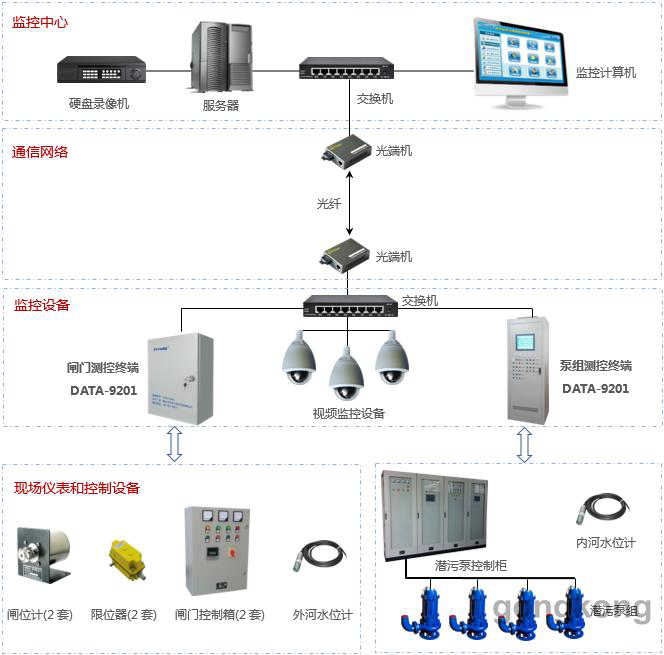

河道水閘在線監控系統拓撲圖

水閘自動化遠程控制系統系統功能

水位監測：實時監測內河、外河水位，設置多級報警，水位高、水位高時自動提示。

設備監測：監控閘門和排水泵組的電壓/電流、工作狀態、故障狀態、控制方式和閘門提升高度，可以使排水泵站的運行狀態一目了然。

運行控制：現場手動控制，通過現場監控終端，手動控制閘門升降和停止，啟動和停止排水泵組。

遠程手動控制：通過監控軟件遠程手動控制排水泵組的閘門升降、停止和啟停，支持閘門開度的遠程調節，實現現場無人值守。

邏輯自動控制：高/低水閘，排水泵群根據內河和外河的水位自動開關，不需要人為的介入，實現智能的自主運轉。

視頻監視：內河、外部河流、閘門和泵組的實時視頻被同步監控。視頻和數據可以顯示在同一個屏幕上，也可以顯示在不同的屏幕上，以充分顯示場景中的真實場景。

故障報警：在供電異常、閘門/排水泵群故障、儀表通信中斷、設備控制故障時自動發出警報，及時進行檢查維護。

統計分析：監控軟件可一鍵生成數據統計報告、期間分析曲線，便于設備運行分析和管理優化。

記錄存儲：統計數據紀錄、實際操作紀錄、歷史時間影象等全自動儲存，可隨時隨地查尋、啟用，有利于安全事故追朔�！�

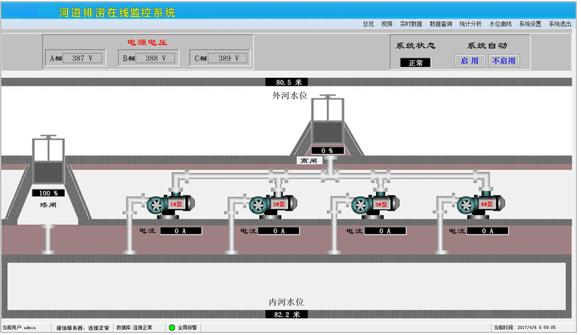

水閘自動化遠程控制系統軟件界面

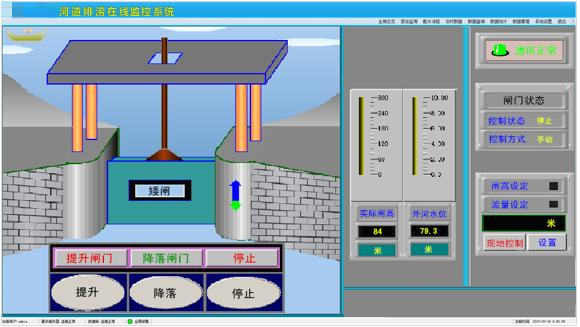

閘門控制界面

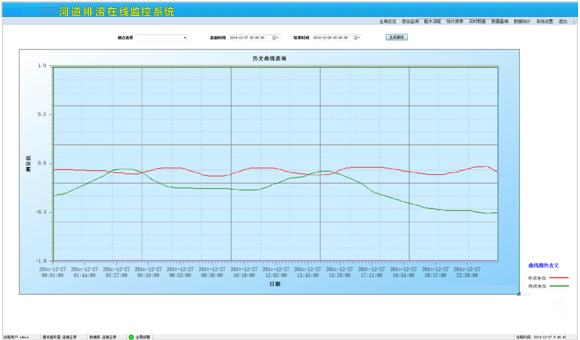

曲線分析界面

水閘自動化遠程控制系統應用效果

該系統的應用極大地提高了排水泵站的管理效率，極大地解放了人力，實現了現場無人值守和設備自動運行。

該系統的預警和報警機制，一方面顯著提高了汛期排水響應能力；另一方面，及時發現和處理設備故障，在故障發生前防止其發生，得到業主單位和排水泵站管理人員的高度肯定。
