我公司安全飲水自動化系統在程村水廠中的成功應用，工程剪影如下：

　　圖1. 程村飲水安全工程剪影

　　XX村飲水安全自動化控制系統由水井、水池監測控制系統、數據采集及傳輸系統、遠程視頻監控系統及GSM報警系統四部分組成。

　　1.水井、水池監測控制系統

　　水井監測控制系統主要負責監測水泵的工作狀態、電流、電壓、水位等各方面參數，以及遠程控制水泵的開關，并且可以根據水位的狀態進行無人值守開關水泵。

　　1.1智能控制供水設備工作運行狀況

　　通過有線或無線信號將機井或水池的水位、狀態等信息傳送到計算機內，根據需要選擇一下兩種方法實現遠端智能控制水源井水泵的啟動和停止。

　　一是手動控制：操作員根據調節池液位對水泵進行停啟操作。

　　二是自動控制：根據調節池液位及各輸水泵起動水位及停止水位，對處于自動方式的水泵進行啟動和停止操作。

　　1.2實時數據采集與處理

　　系統通過通訊和傳輸設備與水源井、加壓泵站進行通信，接收各檢測點的水位、流量、電流等數據信息，采集水源井、水廠、清水池的水位以及管網內的壓力、流量等數據信息，顯示水源井潛水泵、加壓泵的電流、電壓、頻率及工作狀態及水池水位、水源井水位、泵房出水口電磁流量計的流量。數據采集系統界面見圖2所示。

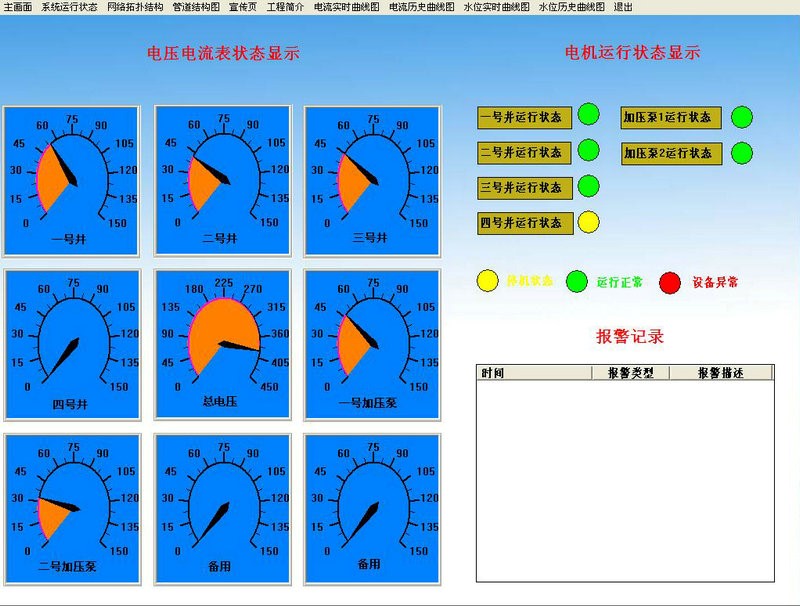

　　圖2. 數據采集系統界面

　　1.3實時監測與報警

　　實時監測水源井水泵、配水廠供水泵的工作狀況，包括水泵運轉狀況(工作或停止)，以及工作泵的工作電流、電壓、工作頻率、工作方式等情況。同時實時監測水源井的動水位、出水壓力、流量及水廠清水池變化情況，如有越限則報警。

　　1.4提供供水圖形界面

　　該系統提供水源井、配水廠運行模擬實景圖等圖表，包括水廠總畫面、水源井畫面、設備運行狀態畫面、時實及歷史報表畫面及報警畫面，動態地顯示系統各部分運行情況，達到實時顯示水廠各供水環節運行情況的目的。

　　2.數據采集及傳輸

　　數據采集系統主要采集水源井、配水廠加壓泵站和調節池的水位、壓力、流量及泵的開停、電流及電壓等各類參數和信號。例如：水池監控設備系統采用電容式水位傳感器，通過先進的電容感應投入式液位傳感器對水池進行監測、顯示、信號輸出等操作，并通過通訊線將水位信號傳至計算機管理中心監控畫面中進行顯示、記錄等操作。

　　2.1數據傳輸：信號傳輸采用無線傳輸和有線傳輸相結合的方式，能夠有效提高數據傳輸?shù)臏?zhǔn)確性和實時性。

　　2.2網絡傳輸：采用最新的動態域名解析技術，用ADSL進行數據上傳及下載，可時實訪問服務器各種數據。相對單獨架設光纖的方式，極大地節約了各方面成本、資源，降低了施工難度。

　　3.遠程視頻監控系統

　　系統采用先進的H.264硬壓技術存儲監控錄像，且可以保存1-2個月。

　　遠程視頻監控,監控人員可遠程任意調取存儲的監控圖像，并可遠程發出控制指令，錄像資料的智能化檢索、回放。

　　權限管理為保證錄像資料的安全，系統具有操作權限管理，系統登錄、操作進行嚴格的權限控制，保證系統的安全性。

　　隨時隨地的監控錄像功能，無論身在何處，任何密碼授權的用戶通過身邊的電腦聯網連接到監控網點，可以看到任意監控網點的即時圖像并根據需要錄像，避免了地理位置間隔原因造成監督管理的不便，再配合先進的GSM報警系統，極大的增強了視頻監控系統的實時性，使整個系統如虎添冀。

　　4.GSM報警系統

　　GSM報警系統是采用先進的紅外熱釋感應、微電腦CPU控制器（主機）、GSM無線通訊組成,是北京天同科技有限公司研制、生產的新系列商用/工控安全防范報警系統，采用國外的微機處理芯片和無線遙控技術，系統可靠、安裝操作更簡便。該產品采用GSM手機網絡遠程報警，該系統具有探測靈敏，抗干擾強，報警準確可靠，安裝、操作簡便等優點，是一種實用新型的防盜產品。

　　報警器進入設防狀態以后，如有警情，GSM報警系統就會立即撥打值班人員手機，不管值班人員在什么地方都可以及時發現情況。再配合遠程視頻系統，可以在任何有網絡的地方第一時間看到現場情況并及時做出應對措施。可以真正的進行到無人值守管理。
